HMC904LC5/HMC904LC5TR無線電下變頻器 ADI現貨代理商

發布時間：2018-07-03 13:45:37 瀏覽：2497

HMC904LC5是一款緊湊型GaAs MMIC I/Q下變頻器，采用符合RoHS標準的無引腳SMT封裝。該器件提供12 dB的小信號轉換增益、3 dB的噪聲系數，并在頻段范圍內提供30 dB的鏡像抑制性能。 HMC904LC5采用LNA，后接由有源x2倍頻器驅動的鏡像抑制混頻器。

該鏡像抑制混頻器使得LNA之后無需使用濾波器，并可消除鏡像頻率下的熱噪聲。它具有I和Q混頻器輸出，所需外部90°混合型器件用于選擇所需邊帶。 HMC904LC5是混合型鏡像抑制混頻器下變頻器組件的小型替代器件，兼容表貼制造技術。

品牌	型號	描述	貨期	庫存
ADI	HMC904LC5 HMC904LC5TR	GaAs MMIC I/Q下變頻器，17 - 24 GHz	現貨	105

應用

點對點和點對多點無線電
軍用雷達、EW和ELINT

衛星通信

HMC904LC5優勢和特點

轉換增益： 12 dB
鏡像抑制： 30 dB
2 LO至RF隔離： 45 dB
噪聲系數： 3 dB

輸入IP3： 0 dBm
32引腳5x5mm SMT封裝： 25mm2

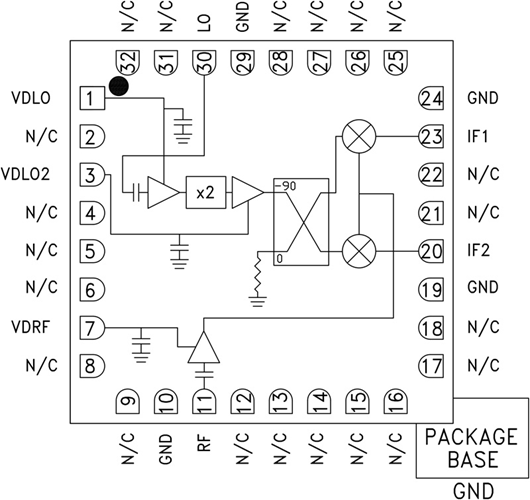

HMC904LC5結構圖
