HMC1021LP4E是一款集成高帶寬包絡檢波器的RMS功率檢波器。RMS輸出為溫度補償式、單調、線性dB表示的RF實信號功率，采用70 dB的輸入檢測范圍測量。

該包絡檢波器能夠提供精確的電壓輸出，它與調制帶寬最高可達150 MHz的RF輸入信號的包絡幅度成線性比例關系。HMC1021LP4E的高帶寬包絡檢波使其非常適合檢測CDMA2000、WCDMA和LTE系統中常用的寬帶和高波峰因數RF信號。此外，瞬時包絡輸出可用于實現快速RF過功率保護、PA線性化和增強效率的包絡跟蹤PA。

HMC1021LP4E的RMS檢波器集成帶寬可通過超過40倍范圍的輸入引腳SCI1-4進行數字編程。這樣，用戶可動態設置工作帶寬，還支持在同一平臺上進行不同類型的調制檢測。

若您有任何疑問，請聯系我們立維創展，我們會盡最大努力為您服務。

HMC1021LP4E的RMS輸出級集成了內部運算放大器，提供斜率和截點調整并支持各種應用。

HMC1021LP4E應用

• 對數–>均方根(RMS)轉換
• (RMS)轉換
• Tx/Rx信號強度
• 指示(TSSI/RSSI)
• RF功率放大器效率控制
• 接收機自動增益控制
• 發射機功率控制
• 包絡跟蹤

• PA線性化

HMC1021LP4E優勢和特點

• 寬帶單端RF輸入
• ±1 dB檢測精度：3.9 GHz
• 輸入動態范圍：
  -62 dBm至+8 dBm
• 包絡檢波精度：±1 dB
  輸入范圍超過20 dB
• 包絡檢波帶寬：
  >150 MHz
• 數字可編程
  集成帶寬
• 關斷模式
• 24引腳4x4mm SMT封裝：16mm2

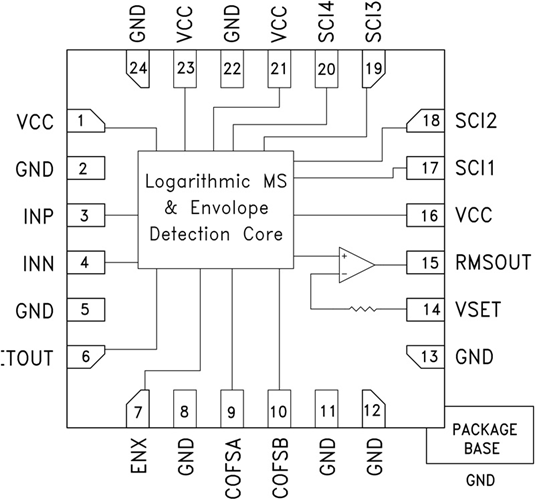

HMC1021LP4E結構圖
