EV12AD550數模轉換器E2V品牌
發布時間:2020-09-16 15:04:22 瀏覽:6901

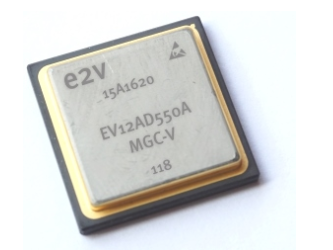

EV12AD550是一款12位ADC,支持空間應用的雙S波段,每通道采用真正的單核架構,提供高光譜純度。EV12AD550數模轉換器3dB的輸入帶寬高達4.3GHz,無需下變頻即可直接在S波段進行數字化。EV12AD550數模轉換器還可以操作合成孔徑雷達系統的ADC,在5GHz(C頻段)的頻率和降低動態范圍,無需下變頻。EV12AD550數模轉換器包括多個ADC鏈同步功能。這將便于大型同步adc陣列的設計,以支持在有源天線中使用數字或模擬/數字混合波束形成技術的MIMO系統的開發。EV12AD550數模轉換器的多通道應用將受益于輸入之間超過80dB的串?dāng)_隔離,噪聲功率比性能在第一奈奎斯特區域?yàn)?/span>50dB,在第四奈奎斯特區域優于45dB。該設備采用密封倒裝芯片CCGA323封裝,材料為氮化鋁。
EV12AD550數字轉換器的應用
對地觀測SAR有效載荷
通信衛星有效載荷
衛星數據鏈
衛星高度計
衛星TWTA補償系統
衛星與衛星激光數據鏈路
EV12AD550數字模擬轉換器的特點
雙通道12位1.6GSpsADC
每個通道的單核結構ADC
差分模擬輸入電壓:1 Vppd
全功率輸入帶寬(-3dB):4.3GHz
差動時鐘輸入
功耗:2.3W/通道
電源:單軌3.4V或雙軌3.4V/2.5v
低延遲輸出接口:LVDSDEMUX 1:1或1:2
GB/T1297-1988包裝:密封CCGA 32321x21mm/1mm間距,氮化鋁材料
空間保護控制SPI配置
多個ADC鏈的同步
測試模式:斜率,閃光,PRBS
控制位:奇偶,范圍,觸發器
時鐘輸入可達3.2GHz
深圳立維創展科技是E2V的經銷商,主要供給E2V數模轉換器和半導體,E2V的應用領域包括通信、自動化、發現、醫療、環保等。價格優勢,歡迎咨詢。
詳情了解E2V數模轉換器請點擊:http://m.nfda.cn/brand/26.html
或聯系我們的銷售工程師:0755-83050846 QQ: 3312069749
