DS855–相位調制直接數字合成器

發布時間：2020-09-24 15:10:54     瀏覽：2459

DS855是一種高速直接數字合成器(DDS)，具有32位頻率調諧分辨率、11位相位調制輸入和11位幅度分辨率。DS855第一奈奎斯特波段的正弦波可產生1.2GHz(2.5GHz時鐘頻率)。DS855在正弦波開始時，初始相位可以重置為零。DS855芯片具有一對與50相連的互補輸出端子。輸出波形的頻率可由32位頻率控制位Vi_0~Vi_31控制。輸出波形的相位可以通過11位PI_0~PI_10相位調制輸入來調制，DS855可接受互補時鐘輸入或單端時鐘輸入，具有50Ω的片上后端終端和用戶定義的閾值。DS855頻率分辨率位接受TTL或CMOS輸入電平。只需要一臺5V的電源。

DS855主要特征

32位頻率調諧字和13位相位解決方案

具有11位分辨率的片上dac

11位相位調制端口

時鐘頻率高達2.2GHz，正弦波產生1.2GHz。

50后端互補模擬波形輸出

最差SFDR>50 dBc

重置引腳以啟動階段0啟動狀態

用于更新頻率字和dac輸出頻率的高速選通

高速選通輸入由單片機或dsp芯片控制，實現實時啁啾。

頻率更新率高達8個時鐘周期

單-5.0V電源的功耗為3.2W

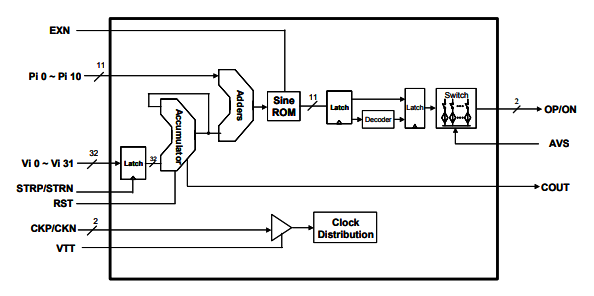

DS855–相位調制直接數字合成器

DS855應用

雷達設計和試驗

衛星通信

VSAT

電子戰

無線基站

射頻信號源產生

儀器和半導體測試儀

先進通信調制

深圳市立維創展科技是EUVIS的代理經銷商，主要提供EUVIS的全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品，以及高速采集板卡、動態波形發生器等產品，原裝現貨，價格優勢，歡迎咨詢。
