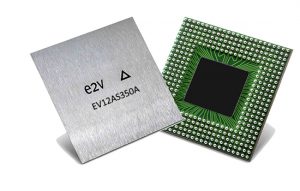

EV12AS350B數模轉換器E2V品牌

發布時間：2020-10-20 15:19:50 瀏覽：2406

EV12AS350B數字模數轉換器由四個完全相同的12位ADC核組成，所有四個模數轉換器互相交錯。所有四個EV12AS350B數模轉換器都由相同的外部輸入時鐘信號控制，從而延遲了相應的相位。時鐘電路由所有四個EV12AS350B數模轉換器共享。該模塊接收一個外部5.4ghz時鐘和一個優選的低抖動正弦波信號。在這個模塊中，外部時鐘信號被除以4以產生內部采樣時鐘：

將同相1.35GHz時鐘發送給ADCA，反向1.35GHz時鐘發送給ADCB，在相1.35GHz時鐘延遲90°以產生ADCCC時鐘，反向1.35GHz時鐘延遲90°產生ADCD的時鐘，從而形成具有5.4gsps等效采樣頻率的交錯模式。

EV12AS350B數字模擬轉換器的主要特點

單通道ADC，12位分辨率，采用四個隔行核實現5.4Gsps轉換

單5.4GHz差分對稱輸入時鐘

耦合交流輸入

ADC主復位

兩種轉換模式

-4個隔行輸出數據的交錯核心

通過同時對4個核進行采樣，將相同的輸入信號與對齊輸出進行轉換。

LVDS輸出格式

具有復位信號的數字接口：

待機模式

選擇數據輸出擺動

測試模式

-芯片配置

電源：單電源4.8V，3.2V和2.0V

由于BiCMOS硅技術，功率引腳上的時鐘感應瞬變減少了。

功耗：6.7W

EBGA 380封裝31x31mm

EV12AS350B數字模擬轉換器的應用

高速數據采集

直接射頻下變頻

超寬帶衛星數字接收機

16 Gbps鉑鉑微波接收機

高能物理

自動測試設備

高速測試儀

激光雷達(光探測和測距)

軟件設計無線電

深圳立維創展科技是E2V的經銷商，主要供給E2V數模轉換器和半導體，E2V的應用領域包括通信、自動化、發現、醫療、環保等。價格優勢，歡迎咨詢。

詳情了解EV12AS350B數模轉換器請點擊：http://m.nfda.cn/product/140.html

或聯系我們的銷售工程師：0755-83050846 QQ: 3312069749
