Teledyne E2V高速ADC芯片EV10AQ190A

發布時間：2022-01-11 17:10:04 瀏覽：1867

Teledyne E2V高速ADC芯片EV10AQ190A四通道ADC由四個10位ADC內核組合而成，可以直接考慮（四通道方式），也能夠由2x2內核（兩通道方式，ADC兩個兩個交疊）或一通道方式（其中所有的四個ADC都交疊一起）分組。

Teledyne E2V所有的四個ADC都由一樣的外部輸入時鐘信號計時，并按照行業標準SPI（串行外圍接口）進行調節。模擬多路復用器（交接點開關）適用于按照四路ADC的應用領域方式選擇模擬輸入。

EV10AQ190A時鐘電路是所有的四個ADC共用的。該塊接收外部2.5GHz時鐘（最大頻率）和精選低抖動正弦波數據信號。在該塊中，外部時鐘信號然后被二除，以產生內部采樣時鐘：

?在四通道方式下，一樣的1.25GHz時鐘指向所有的四個ADC內核和T/H。

?在雙通道方式下，同相1.25GHz時鐘傳至ADCA或C，反向1.25GHz時鐘傳至ADCB或D，同時模擬輸入傳至兩個ADC，從而產生具備2.5Gsps等效采樣頻率的交疊方式。

?在單通道方式下，同相1.25GHz時鐘傳至ADCA，而反向1.25GHz時鐘傳至ADCB，同相1.25GHz時鐘延遲90度相位以產生ADCC的時鐘，反向1.25GHz時鐘延遲90度相位以產生ADCD的時鐘，產生具備5Gsps等效采樣頻率的交疊方式。

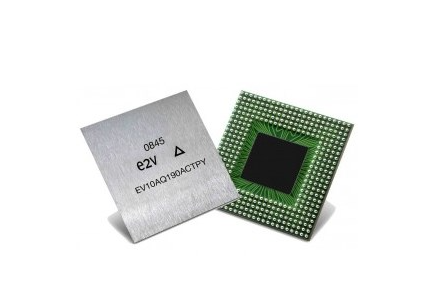

Teledyne E2V高速ADC芯片EV10AQ190A

EV10AQ190A適用于各種應用領域，例如：

高速數據采集；

高速測試設備；

自動測量設備；

S波段直接射頻下變頻；

超寬帶通訊衛星數字接收器；

點對點微波接收器；

設備狀態檢測系統；

飛行時間質譜；

LiDAR（光探測和測距）；

雷達目標模擬器；

高能物理；

深圳立維創展科技是Teledyne E2V的經銷商，主要供給Teledyne E2V數模轉換器和半導體，Teledyne E2V的應用領域包括通信、自動化、發現、醫療、環保等。價格優勢，歡迎咨詢。
