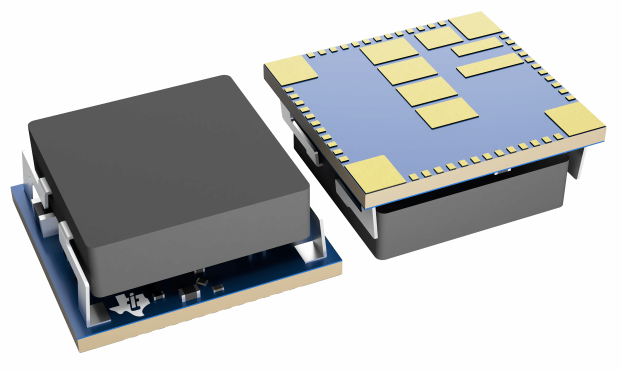

TPSM846C23是一個35A固定頻率降壓電源模塊，與PMBus兼容，支持PMBus指令，可實現功率控制器主要功能的配置、調節和監測。TPSM846C23包含控制器、功率MOSFET、電感器和相關模塊。TPSM846C23選用堅固、耐高溫、增強的表面貼裝封裝。用戶可以通過提供輸入和輸出電容器及其少量其他無源元件來設置TPSM846C23的運行參數。這兩個模塊可配置為并聯運行，以提供高達70A的兩相電源解決方案。

PMBus接口提供輸出電壓、UVLO、軟啟動、軟停止、過電流、熱關機和其他參數的轉換器配置。該接口還具備遙測支持功能，可以匯報實際輸出電壓、輸出電流和設備溫度。它還支持標準PMBus警示和故障功能。TPSM846C23支持速度高達400kHz的PMBus通信，并支持pmbus1.3規范下的一小組指令。TPSM846C23選用15mm×16mm模塊尺寸，可輕松焊接到印刷電路板上，實現緊湊型的負載點設計。

特性

?完全集成PMBus?電源解決方案

?與TPSM846C24引腳兼容（非PMBus）

?可堆疊，最高可達70A，具備電流共享

?輸出電壓范圍：0.35V至2V

?輸出電壓準確度高達0.5%

?15mm×16mm尺寸（最大高度6.4mm）

?300kHz至1MHz開關頻率

?可與外部時鐘確保同步

?差動遙感技術

?電源正常輸出

?預偏置輸出單調啟動

?PMBus遙測：電流、電壓、溫度

?可編程保護和故障響應

?可編程UVLO、軟啟動/停止、延遲

?運行IC結溫范圍：-40°C至+125°C

?運行環境溫度范圍：-40°C至+105°C

?增強的熱性能：8.7°C/W

?符合EN55022A類輻射發射標準

?使用TPSM846C23并借助WEBENCH?電源設計器創建定制設計方案

應用

?緊湊型PCI/PCI快速接口/PXI快速接口

?寬帶和通信基礎設施

?自動化測試和醫療設備

?DSP和FPGA負載點應用

由于TI的大面積缺料情況，很多客戶面臨超高價調貨的情況，甚至于渠道貿易商價格超過50倍正常行情。

而知名電源制造商臺達旗下Cyntec產品，早已推出uPOL 電源模塊產品原位替代，例如：MUN12AD03-SEC，MUN3CAD03-SE，完美解決TI缺貨，大量現貨供應。

深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。

詳情了解Cyntec請點擊：http://m.nfda.cn/brand/16.html
