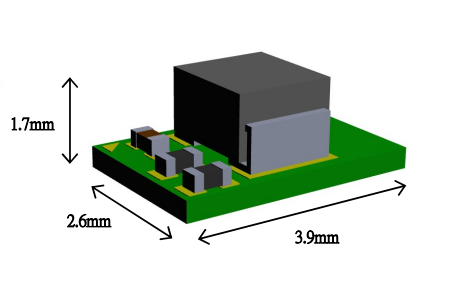

MUN123C01-SGB模塊Cyntec
發布時間:2022-06-21 16:40:36 瀏覽:1561
MUN123C01-SGB模塊應接入具備低交流阻抗電源和高電感的電源模塊,當中線路電感會影響到MUN123C01-SGB的穩定性能。需要在MUN123C01-SGB的輸入管腳上直接安裝一個輸入電容,以最小化輸入紋波電壓并保證MUN123C01-SGB的穩定性能。
減少輸出紋波,增強階躍負載轉變時的動態響應。MUN123C01-SGB需要附加的電容器。建議采用低ESR聚合物和陶瓷電容,以提高MUN123C01-SGB的輸出紋波和動態響應。
所有的熱試驗條件均滿足JEDECEIJ/JESD51標準。因此,實驗板尺寸為30mm×30mm×1.6mm,共4層。隨后,在0LFM前提下,采用安裝在有效的熱導率測試板上的模塊檢測Rth(jchoke-a)。MUN123C01-SGB模塊設計用作機殼溫度低于110°C時使用,不管輸出電流、輸入/輸出電壓或工作溫度怎么轉變。
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。目前,立維創展存有大批量Cyntec電源庫存,例如型號:MUN12AD03-SEC,MUN3CAD03-SE等。產品原裝原廠,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解Cyntec請點擊:http://m.nfda.cn/brand/16.html
