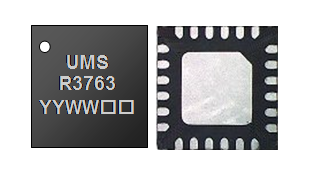

CHR3763-QDG單芯片接收器UMS微波
發布時間:2024-08-13 08:55:50 瀏覽:593
CHR3763-QDG是UMS微波一款高性能的多功能單芯片接收器,專為從軍事到商業通信系統的廣泛應用而設計。該芯片集成了平衡冷FET混頻器、LO緩沖器和RF低噪聲放大器,提供了全面的接收功能。
制造工藝與封裝:
- 采用pHEMT工藝制造,柵極長度為0.25μm,確保了高效率和低噪聲性能。
- 采用符合RoHS標準的SMD封裝,適合現代電子設備的環保和裝配要求。
主要性能參數:
功能:作為DOWN-轉換器使用。
射頻帶寬:覆蓋12至16GHz。
LO輸入功率:5 dBm。
轉換增益:12 dB。
封裝類型:QFN型。
其他詳細信息:
射頻帶寬:12至16 GHz。
LO帶寬:8.5至19.5 GHz。
IF帶寬:直流,適用于直接轉換或低中頻應用。
峰值增益:3.5 dB。
噪聲系數:2.3 dB。
P-1分貝輸入:-8 dBm。
偏置電流:80 mA。
偏壓:3.5 V。
CHR3763-QDG單芯片接收器UMS微波以其多功能性、高性能和廣泛的應用范圍,成為軍事和商業通信系統中的理想選擇。
深圳市立維創展科技有限公司授權經銷UMS微波,針對部分型號的UMS產品提供優質的現貨產品庫存,歡迎咨詢。
