IS-1.400 SMA母頭0.8-2GHz射頻隔離器MECA

發布時間：2024-08-20 09:08:07 瀏覽：611

　　MECA Electronics公司推出的IS-1.400射頻隔離器是一款專為頻率范圍在0.8至2.0 GHz的系統設計的高性能組件。這款隔離器以其卓越的電氣性能、堅固的機械結構和高質量的材料制造而著稱，確保了在各種應用中的可靠性和耐用性。

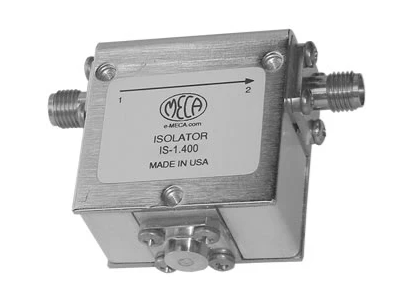

IS-1.400 SMA母頭0.8-2GHz射頻隔離器MECA

　　電氣規格

　　IS-1.400射頻隔離器在電氣性能方面表現出色。其頻率范圍覆蓋0.8至2.0 GHz，標稱阻抗為50歐姆，確保了與標準射頻系統的兼容性。電壓駐波比(VSWR)的典型值為1.45，最大值為1.55，這表明了其優秀的匹配性能。插入損耗的典型值為0.9 dB，最大值為1.1 dB，而隔離度的典型值為15 dB，最小值為13 dB，這些參數保證了信號的高效傳輸和最小干擾。此外，該隔離器能夠處理高達50 W的正向功率，10 W的反向功率和75 W的峰值功率，使其適用于高功率應用。

　　機械規格

　　在機械設計方面，IS-1.400配備了SMA母頭連接器，采用黃銅鍍鎳材質，接觸針為鈹銅鍍金，確保了良好的電氣連接和機械穩定性。連接器接口扭矩為8 ± 1 IN-LBS，操作溫度范圍為10°C至+55°C，重量約為15.0 Oz，這些特性使其能夠適應多種環境條件。

　　尺寸和安裝

　　該隔離器的尺寸為2.80英寸長，2.20英寸寬，1.10英寸高，設計有4-40 UNC-2B x .21 DP螺釘的安裝孔，每側有3個孔，便于安裝和固定。

MECA 在毫米波器件領域已經擁有57年的歷史，產品覆蓋頻率超過50GHz，以多樣化的產品系列和快速交付能力，贏得客戶信賴。產品滿足美軍標MIL-DTL-23971, MIL-DTL-15370, MIL-DTL-39030E and MIL-STD-202，廣泛應用于地面、空中和空間通信項目。

深圳市立維創展科技有限公司代理銷售MECA微波產品，并提供技術支持服務，歡迎咨詢。
