ABL2400-01-3025寬帶低噪聲放大器WENTEQ溫特

發布時間：2024-09-27 08:42:11 瀏覽：5299

ABL2400-01-3025寬帶低噪聲放大器WENTEQ溫特

　　ABL2400-01-3025是由溫特(WENTEQ)公司生產的寬帶低噪聲放大器，具有以下特點和電氣規格：

　　特點

　　寬帶、低噪聲：適用于從0.1 GHz到24.0 GHz的寬頻率范圍，提供低噪聲性能。

　　低VSWR，無條件穩定：在各種負載條件下保持穩定。

　　小尺寸、低成本：設計緊湊，經濟實惠。

　　K型連接器RF I/O：輸入輸出采用K型射頻連接器。

　　單電源供電：使用一個直流電源即可工作。

　　工作溫度范圍：-40至+85°C，存儲溫度范圍：-55至+125°C。

　　電氣規格

　　頻率范圍：0.1 GHz至24.0 GHz

　　標稱增益：25.0 dB至34.0 dB(典型值30.0 dB)

　　噪聲系數：

　　- 0.1-4.0 GHz：3.5 dB至5.5 dB

　　- 4.0-20.0 GHz：2.5 dB至4.0 dB

　　- 20.0-24.0 GHz：3.0 dB至4.5 dB

　　P-1dB壓縮點：

　　- 0.1-19.0 GHz：20.0 dBm至23.0 dBm

　　- 19.0-24.0 GHz：18.0 dBm至21.0 dBm

　　飽和輸出功率 Psat：20.0 dBm至24.0 dBm

　　輸出IP3：23.0 dBm至30.0 dBm

　　增益平坦度：±1.5 dB至±2.0 dB

　　溫度范圍內增益變化：±2.0 dB

　　反向隔離度：50.0 dB

　　輸入VSWR：1.7:1至2.5:1

　　輸出VSWR：1.7:1至2.5:1

　　鄰道泄漏比：-60.0 dBc

　　工作溫度：-40.0 ℃至+85.0 ℃

　　存活溫度：-45.0 ℃至+125.0 ℃

　　直流電源供電電壓：+12.0 V至+15.0 V

　　直流電源消耗電流：300.0 mA至350.0 mA(典型值250.0 mA)

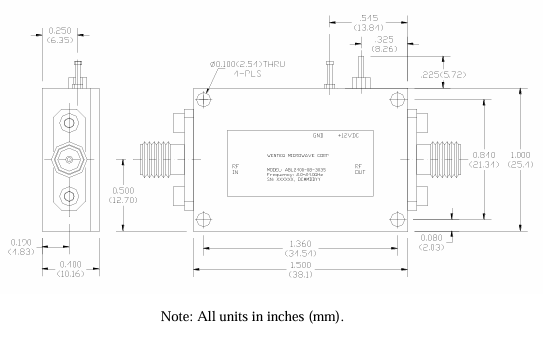

　　尺寸：1.50x1.0x0.40英寸

　　ABL2400-01-3025放大器因其寬頻率范圍、低噪聲性能及良好的穩定性，適用于多種射頻與微波系統中的應用，如通信、雷達和電子對抗等領域。

深圳市立維創展科技是WENTEQ的經銷商，主要提供WENTEQ產品包括環形器、隔離器、負載終端等，產品原裝進口，質量保證，價格優勢，歡迎咨詢。
