ATN3580-03固定衰減器skyworks現貨
發布時間：2024-10-12 08:54:53 瀏覽：11131

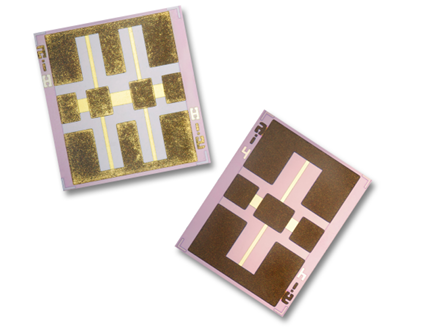

Skyworks 的 ATN3580-03 系列固定衰減器芯片采用高電阻率硅芯片上的薄膜電阻器技術，提供精確的衰減、高平坦度和高達 40 GHz
的卓越回波損耗性能。
核心特性：
薄膜技術：在高電阻率硅芯片上集成薄膜電阻器，提供更好的功率處理能力。
平衡 TEE 結構：使用平衡的 TEE 電阻結構確保寬帶寬性能。
DC 衰減：所有衰減器芯片都指定了直流(DC)衰減。
頻率范圍：衰減器設計滿足從 0.1 GHz 到 40 GHz 的頻率范圍內的性能要求。
技術規格：
標稱衰減：提供 1–10、12、15、20、30 和 40 dB 的衰減選項。
衰減容差：±0.25 dB。
衰減平坦度：
0.1-12 GHz：0.2 dB
0.1-26.5 GHz：0.4 dB
0.1-40 GHz：0.6 dB
回波損耗：
0.1-12 GHz：23 dB
0.1-26.5 GHz：18 dB
0.1-40 GHz：15 dB
回波損耗：大于 16 dB，直至 40 GHz。
功率處理：高達 1 W 的連續波(CW)功率處理能力。
應用優勢：
高頻率性能：設計滿足高達 40 GHz 的頻率要求，適用于高頻應用。
高回波損耗：確保信號的高保真傳輸。
精確衰減：提供精確的衰減值和容差，滿足精確控制信號強度的需求。
耐用性：薄膜硅芯片結構堅固耐用，適合長期穩定運行。
型號：
| Attenuator Fatness |
|
NominalAttenuation
(dB) | DCTolerance
(dB) | 0.1 to 12 GHz
(dB) | 0.1 to 26.5 GHz
(dB) | 0.1 to40 GHz
(dB) | Outline Drawing | Part Number |
| 1 | ±0.15 | ±0.1 | ±0.25 | ±0.50 | 516-060 | ATN3580-01 |
| 2 | ±0.15 | ±0.1 | ±0.25 | ±0.50 | 516-060 | ATN3580-02 |
| 3 | ±0.25 | ±0.1 | ±0.25 | ±0.50 | 516-060 | ATN3580-03 |
| 4 | ±0.25 | ±0.1 | ±0.25 | ±0.50 | 516-060 | ATN3580-04 |
| 5 | ±0.25 | ±0.1 | ±0.25 | ±0.50 | 516-060 | ATN3580-05 |
| 6 | ±0.25 | ±02 | ±0.30 | ±0.50 | 518-060 | ATN3580-06 |
| 7 | ±0.25 | ±0.2 | ±0.30 | ±0.50 | 518-060 | ATN3580-07 |
| 8 | ±0.35 | ±0.2 | ±0.30 | ±0.50 | 518-060 | ATN3580-08 |
| 9 | ±0.35 | ±0.2 | ±0.30 | ±0.50 | 518-060 | ATN3580-09 |
| 10 | ±0.35 | ±0.2 | ±0.30 | ±0.50 | 518-060 | ATN3580-10 |
| 12 | ±0.50 | ±0.2 | ±0.30 | ±0.50 | 518-060 | ATN3580-12 |
| 15 | ±0.50 | +02 | ±0.30 | ±0.50 | 518-060 | ATN3580-15 |
| 20 | ±1.10 | ±0.5 | ±1.0 | ±2.0 | 518-060 | ATN3580-20 |
| 30 | ±1.60 | ±0.5 | ±1.0 | ±2.0 | 518-060 | ATN3580-30 |
| 40 | ±1.60 | ±0.5 | ±1.0 | ±2.0 | 518-060 | ATN3580-40 |
