?ALN4300-02-2335毫米波低噪聲放大器WENTEQ

發布時間：2025-06-18 16:33:36 瀏覽：433

ALN4300-02-2335毫米波低噪聲放大器（LNA）是專門針對高頻通信與機載雷達所打造的高性能器件，頻率范圍精準覆蓋 23 - 35GHz 毫米波頻段。ALN4300-02-2335使用先進的芯片制造工藝精心制造，在噪聲性能方面表現優異，同時滿足出色的增益平整度，能夠長期且高效地放大高頻段（毫米波）信號，被譽為高頻信號放大領域的核心利器。

關鍵參數

1. 電氣性能

頻率范圍：23-35GHz

噪聲系數：標稱值1.5dB(在28GHz)

增益值：22dB±1.5dB(標稱值)

增益值平整度：±1.0dB(在整體頻段內)

輸入/輸出回波損耗：>12dB

輸出功率1dB壓縮點：+12dBm(標稱值)

2. 物理特性

封裝：表面貼裝(SMD)封裝

規格：3.0mm×3.0mm×0.85mm

溫度范圍：-40°C至+85°C

電源電壓：+3.3V(標稱值)

電流消耗：60mA(標稱值)

應用領域

毫米波通信系統：適合于5G和未來6G通信的毫米波頻段，為高速度數據通訊提供保障。

衛星通訊：在衛星通信系統中，低噪聲放大器是接收鏈路的關鍵器件，能夠放大微弱的下行信號，提高信號質量。

機載雷達：應用于雷達接收器前端，對雷達回波數據進行放大，提高雷達的探測能力。

電子偵察與對抗：在電子戰領域，低噪聲放大器適合于接收和放大敵方的信號，為后續的信號處理和干擾提供保障。

深圳市立維創展科技是WENTEQ的經銷商，主要提供WENTEQ產品包括環形器、隔離器、負載終端等，產品原裝進口，質量保證，價格優勢，歡迎咨詢。

ALN4300-02-2335毫米波低噪聲放大器WENTEQ

Parameters		Specifications
Parameters		Minimum	Typical	Maximum
Frequency Range	GHz	42.5		43.5
Nominal Gain @25°C base plate temperature	dB	20	23	27
Noise Figure	dB		3.5	4.0
P-1dB Compression Point	dBm	15.0	16.0
Output IP3	dBm	23.0	25.0
Gain flatness	dB		+/-0.75	+/-1.0
Gain Variation over Temperature Range	dB		+/-1.5
Reverse Isolation	dB		45.0
Input VSWR	-		2.0:1	3.0:1
Output VSWR	-		2.0:1	3.0:1
Spurious	dBc		60.0
Operating Temperature	°C	-40.0		+75.0
Survival Temperature	°C	-45.0		+85.0
DC Power Supply Voltage	V		+12.0
DC Power Supply Current	mA		250.0	300.0
RF In/Out connectors		2.4mm-Female
DC Input Connector		Feedthru Pin

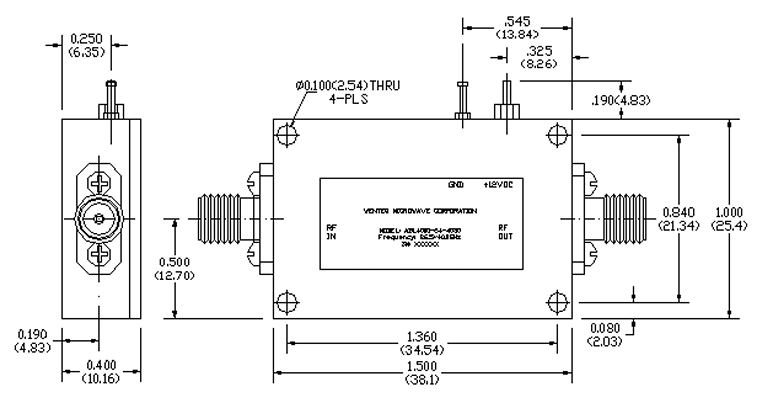

Size	inches	1.50×1.0×0.4
