?EV12AS350B在自動測試設備中如何應用?
發布時間:2025-07-01 16:35:00 瀏覽:130

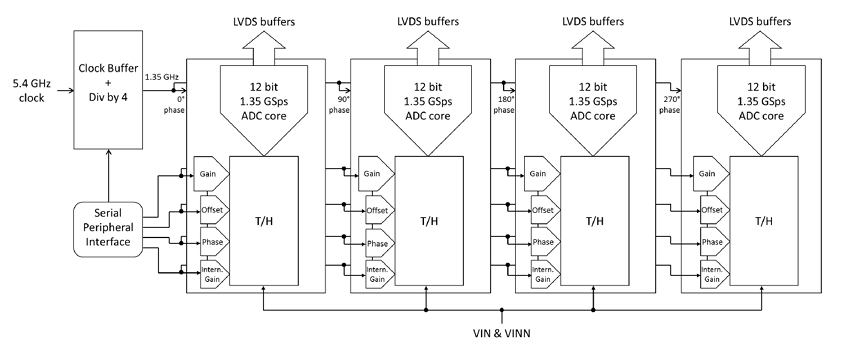

EV12AS350B是高性能模數轉換器(ADC),主要用于高速數據采集、直接下變頻、超寬頻衛星數字接收機、16Gbps微波接收器、高能物理、自動測試設備、毫米波雷達及無線光通信設計等高速測試設備。EV12AS350B采用四個交疊12位ADC核,適用5.4GSPS轉換速率,無諧波雜散,提供純信號。在自動測試設備中,其高采樣率、高分辨率和低雜散特性,可精確采集高速信號并輸出純信號,提高測試精密度、一致性和效率。
高精度信號采集:EV12AS350B的12位分辨率和5.4 GSPS采樣率,使其能夠獲取高速、復雜的信號波形,滿足自動測試設備對高精度信號采集的需求。例如,在芯片測試中,能夠精確采集細微的信號變化,幫助工程師發現潛在的設計缺陷或制造問題。
純信號輸出:由于EV12AS350B采用四個交疊12位ADC核,避免了非諧波雜散,能夠提供純信號輸出。對于自動測試設備尤為重要,因為它能確保測試結果的準確性和安全可靠性,有效減少信號雜散所引起的誤判。
高速數據通訊:LVDS輸出格式和低延遲接口,使EV12AS350B能夠迅速、穩定地將采集到的數據通訊到后續控制部件,提高測試系統的整體效率。
適應極端環境:EV12AS350B的工作溫度范圍為-40°C至110°C,滿足工業級標準,適合各種惡劣環境下的自動測試設備。例如,在汽車電子測試中,它能夠穩定工作在高溫或低溫環境下,確保檢測結果的可靠性。
優化系統設計:EV12AS350B集成了時鐘管理、采樣保持及數據對齊性能,減少外部器件需求,降低了系統復雜度。有利于自動測試設備制造商減少開發周期,控制成本。
深圳立維創展科技是Teledyne E2V的經銷商,主要供給Teledyne E2V模數轉換器和半導體,Teledyne E2V的應用領域包括通信、自動化、發現、醫療、環保等。價格優勢,歡迎咨詢。
