?Q3XB-4000R-SMA混合耦合器Electro-Photonics
發布時間:2025-07-04 16:33:07 瀏覽:114
Q3XB-4000R-SMA是一款基于Electro-Photonics設計與應用的高性能3dB 90度SMT混合耦合器,致力于窄帶和寬帶功率放大器性能優化。Q3XB-4000R-SMA 混合耦合器的封裝尺寸較小,適用于空間受到限制應用領域。Q3XB-4000R-SMA一般用于信號分配、天線波束形成網絡、射頻放大器、測試和測量等各種應用領域。
性能參數
頻率范圍:1700-6000 MHz
額定功率:85瓦
插入損耗:0.17 dB
幅度平衡:±1 dB
隔離度:18 dB
駐波比:1.25:1
相位平衡:±2°
封裝尺寸:0.560 x 0.200英寸
接口類型:SMA或其它標準射頻接口
表面處理:標準規定為浸錫,可根據需要提供化學鍍鎳浸金(ENIG)
應用領域
信號分割/組合
天線波束形成網絡
平衡放大器電路
I/Q調制器/解調器
模擬移相器
微波混合器
分流器/合路器
Electro-Photonics擁有25年的被動射頻元件設計與制造經驗,產品涵蓋混合和定向耦合器、功分器、濾波器、測試板、隔離器、環形器等產品。深圳市立維創展科技有限公司代理分銷Electro-Photonics產品。如若需要Electro-Photonics微波,歡迎咨詢!!!
推薦資訊
深圳市立維創展科技有限公司,是美國THUNDERLINE-Z & Fusite品牌在中國的授權渠道商,其金屬玻璃密封端子,已廣泛應用于航天、軍事、通信等高可靠性領域。

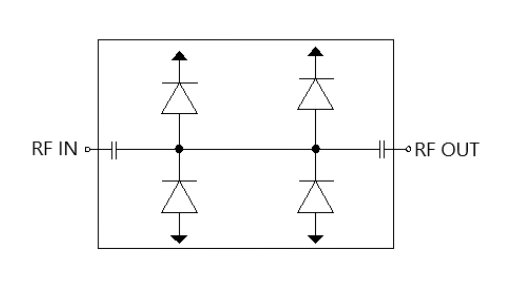

TGL2201 是 Qorvo 研發的高性能寬帶雙級 GaAs VPIN 限幅器,采用成熟工藝,工作頻率 2 至 25 GHz(TGL2201-SM 為 2 至 12 GHz),小信號插入損耗低(X 波段<0.5 dB),大信號平整泄露功率<18 dBm,輸入功率 CW 適應能力>5 W,恢復時間<115 nS,有裸片和 16-QFN 封裝形式
