JMC1200T是由JUPITER生產的柔性和可扭轉波導，主要用于高頻率（微波）數據傳輸的波導組件，兼具柔性和可扭轉性能，適用于各種復雜應用環境和動態應用場景。

產品優勢

1. 柔性與可扭轉性

JMC1200T波導選用螺旋纏繞的銅合金板材制作而成，能夠在 E 平面和 H 平面同時完成彎曲和扭轉，主要用于需要動態管理或存在機械位移的場合。

2. 廣泛應用領域

JMC1200T波導廣泛用于電信網絡、衛星通訊、國防軍事、醫療和航空航天等領域，通常用于：

- 輔助拋物面天線在視距微波鏈路中的偏向調整；

- 消除由于設備偏差或系統變化造成的安裝困難；

- 適用熱膨脹所導致的設備相對運動；

- 雷達掃描器中移動設備的連接；

- 振動隔離。

3. 優異的電氣特性

- 頻率范圍：通常包含 5.85 GHz 至 26.50 GHz；

- 插入損耗：約為 0.06 dB/foot 至 0.38 dB/foot；

- 駐波比（VSWR）：最高值為 1.07 至 1.25；

- 功率等級：從 100 瓦到 2000 瓦不等。

4. 機械性能

- 靜態和重復彎曲半徑：提供 E 平面和 H 平面的最小彎曲半徑；

- 扭曲角度：每英尺能夠實現水平方向的正負扭轉；

- 位移性能：每英尺允許相應的軸向位移；

- 保護套保護：通常配備模制氯丁橡膠保護套，提供耐用性和全軸運動機能。

典型結構與材料

- 波導結構：由螺旋纏繞的銅合金板材組成，內部光滑，外部由柔性保護套保護；

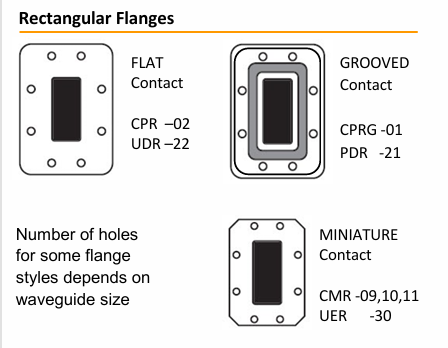

- 法蘭類型：提供北美和歐洲標準的波導法蘭，材料包括黃銅和鋁，表面可實現防腐處理或鍍銀、鍍鎳等；

- 保護套材料：氯丁橡膠或其它耐用性材料，確保波導在極端環境下的可靠性。

應用建議

- 通訊系統：通過連接天線與收發設備，適用天線偏向調整；

- 機載雷達：通過連接移動器件，適用掃描運動；

- 測試測量：在實驗室環境中，通過連接測試設備，有利于靈活性布線和調整；

- 航空航天與國防軍事：主要用于高可靠性要求的動態連接場合。

Jupiter Microwave是加拿大的一家專注于射頻（Radio Frequency，RF）解決方案的制造商，致力于生產高性能、可靠的波導組件，以滿足通信系統的需求。深圳市立維創展科技有限公司授權代理銷售JUPITER產品，歡迎咨詢。
