TGL2201是 Qorvo（原 TriQuint）研發的一款高性能寬帶雙級 GaAs VPIN 限幅器，選用成熟的 GaAs VPIN 工藝技術，具有 2 至 25 GHz 超寬頻工作頻率范圍，TGL2201在小信號運作下插入損耗小于 1 dB，確保數據傳輸?shù)蛽p耗；大信號情況下平整泄露功率穩定在 18 dBm 以下，兼顧系統靈敏性與負載防護能力，是現代微波電路中兼顧性能與安全可靠性的理想選擇。TGL2201可廣泛適用雷達探測、相控陣系統及電子干擾機等場景，為低噪聲放大器（LNA）和接收器提供高效保護措施。

核心參數

頻率范圍：2 至 25 GHz（TGL2201-SM包含2至12 GHz）。

插入損耗：小信號運作下 < 1 dB（X 波段 < 0.5 dB）。

回波損耗：> 15 dB（輸入/輸出）。

平整泄露：大信號下 < 18 dBm。

輸入功率 CW 適應能力：> 5 W。

恢復時間：< 115 nS。

封裝形式：

TGL2201（裸片 Die）：1.1 ×1.1 × 0.1 mm。

TGL2201-SM（封裝）：16-QFN，3 ×3 mm，主要用于 SMT 貼裝。

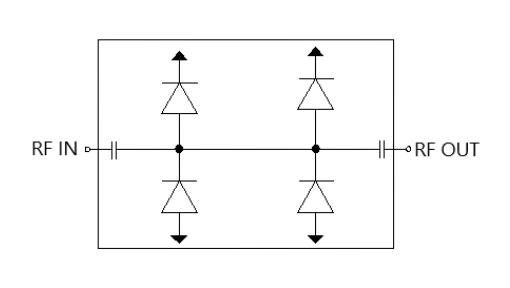

集成化功能：輸入/輸出端集成化直流阻斷器，無需外部偏置。

關鍵特性

超寬頻包含：兼容2 至 25 GHz頻率段，滿足軍事化雷達探測、電子戰等嚴格應用需求。

低損耗與高隔離：X 波段插入損耗 < 0.5 dB，回波損耗> 15 dB，降低信號衰減。

高功率耐受性：能夠承受連續波輸入功率> 5 W，保護措施后端 LNA 或接收器免遭強信號損壞。

快速恢復時間：< 115 nS的恢復時間，主要用于脈沖信號環境。

緊湊型設計：裸芯片尺寸僅1.1 x1.1 x 0.1 mm，封裝模塊小巧輕便，有利于信息系統集成。

應用領域

軍事化雷達探測：保護措施接收鏈免遭強干擾或敵方信號攻擊。

相控陣系統：在多通道架構下提供良好的信號限制功能。

電子戰（EW）：控制高功率電磁干擾，確保接收器正常運轉。

干擾機：避免自激信號損壞前端器件。

衛星通訊：保護措施低噪聲放大器免遭空間輻射或鄰近信號干擾。

型號對比

TGL2201：包含2 至 25 GHz，裸芯片形式，適用于高頻率段、高集成度需求。

TGL2201-SM：封裝版本，頻率范圍2 至12 GHz，插入損耗 < 1.0 dB，主要用于中頻率段應用，如X 波段雷達探測。

深圳市立維創展科技是QORVO的經銷商，主要提供QORVO功率放大器， IC和裸芯片，立維創展擁有穩定的供應渠道，價格優勢，并大量備有現貨庫存，歡迎咨詢。
