W-26215是由PICO精心打造的一款高性能廣播音頻變壓器，屬于PICO旗下W系列（以及71000和81000系列）中的核心產品，W-26215因其超微型的精致體型和卓越的音頻通信質量脫穎而出。W-26215變壓器采用獨特的封裝設計技術，不僅支持傳統的壓接方式，還兼容現代電子設備中廣泛應用的表面貼裝技術，適用于專業化音頻設備、廣播系統等對穩定性能要求高的場景。

規格參數

功率：≥ 1 kHz 時最高 0.4 W，≥ 400 Hz 時 0.075 W。

特性阻抗：初級特性阻抗 600 Ω，次級特性阻抗 600 Ω。

匝數比：串聯連接時為 1:1，并聯連接時為 2:1。

直流電性能：初級直流電阻 60 Ω，次級串聯直流電阻 72 Ω，并聯直流電阻 18 Ω；初級不平衡直流電流 4.1 mA。

電氣性能：耐壓性 200 Vrms，絕緣電阻≥ 10 GΩ（300 VDC）。

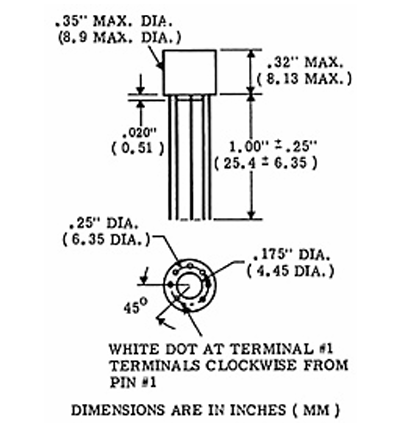

工作環境：工作溫度范圍為 -55°C 至 +130°C，重量約 2.5 克，尺寸為 0.35" x 0.32"，具備環氧絕緣金屬機殼和磁屏蔽。

制造標準：滿足 MIL-PRF-27 標準，適用于高溫回流焊接工藝技術，保持高可靠性。

核心性能

超微型設計：W-26215 選用超微型封裝形式，體積小巧，適用于集成化、微型化音頻設備設計，滿足現代通訊設備對空間高效利用的需求。

靈活的安裝方式：兼容插裝和表面貼裝兩種安裝方式，兼容不同制作工藝，提高生產靈活性。

音頻應用優化：作為低頻變壓器，工作頻率范圍覆蓋 10Hz-20000Hz，包含人耳可聽范圍，確保音頻信號各頻段均勻傳輸，避免高頻率衰減或低頻失幀。

特性阻抗與信號隔離：通過調節初級與次級繞組的匝數比，實現多種設備間阻抗的精確匹配，提高信號傳輸效率；同時通過電磁感應原理，實現輸入與輸出電路的電氣隔離，阻斷地線環路干擾，減少環境噪聲，提高信噪比。

應用領域

l 專業音響系統：在調音臺與功率放大器之間、放大器與揚聲器之間實現特性阻抗與信號隔離，提高系統穩定性與音質。

l 錄音設備：連接麥克風與前置放大器，平衡輸入阻抗并隔離設備噪聲，獲取純凈音頻信號。

l 廣播系統：在長距離信號傳輸中，通過升壓變壓器提高信號電壓，減少功率損耗，再通過降壓變壓器恢復到標準電平。

l 樂器放大器：搭配電吉他、電子琴等樂器輸出阻抗與放大器輸入阻抗，優化音質表現。

深圳市立維創展科技是PICO公司總代理，致力為客戶提供高品質、高質量、價格公正的電源模塊產品。PICO產品原裝進口，質量保證，目前擁有現貨庫存的UACHV225S電源模塊。如若需要PICO產品歡迎咨詢！！！
