Q3XG-1088R-SMA是美國Electro-Photonics推出的一款 90°、3 dB 表面貼裝（SMT）混合耦合器，也叫正交耦合器。Q3XG-1088R-SMA選用SMA母頭同軸連接器封裝，適合用在通信基站功放、天線波束形成網絡、MRI 射頻鏈路以及各類測試系統，同時提供 RoHS/REACH 合規、無磁化版本。

主要特征：

?頻率范圍：960 – 1215 MHz，覆蓋L波段及部分S波段

?端口形式：SMA 母頭（連接器型）

?功率容量：均值 85 W（連接器型）；若選用表面貼裝裸片版本最高可達 175 W

?插入損耗：典型 0.28 dB（連接器型），或 0.12 dB（表面貼裝裸片）

?隔離度：≥ 26 – 27 dB

?駐波比：≤ 1.2:1

?相位平衡：±2°

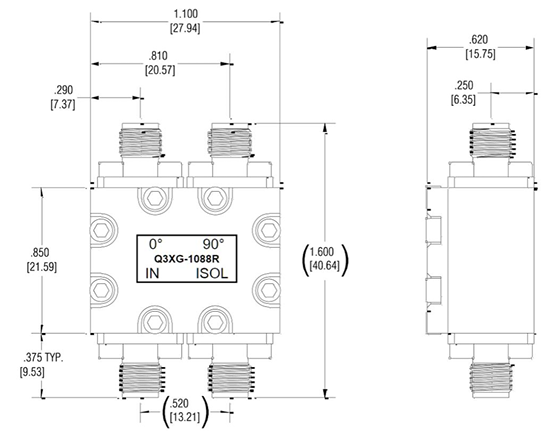

?封裝尺寸：連接器型略大；表面貼裝裸片僅 0.560 × 0.350 英寸

?應用：功率分配/合成、天線波束形成、射頻放大器、測試與測量等

?符合 RoHS、REACH 標準，非磁性，可應用于 MRI 環境

技術特性

非磁性設計：適合用在 MRI（磁共振成像）等對磁性敏感的醫用設備，避免磁場干擾。

CTE 適配：熱膨脹系數與電路板材料適配，減少溫度波動導致的應力，提高穩定性。

表面處理：標準浸錫工藝技術，可根據需求提供化學鎳浸金（ENIG），提高焊接穩定性。

卷裝選項：兼容卷帶封裝，有利于智能化生產。

評估板兼容：提供評估板（型號 722-0006-03-E01），提高產品測試與集成。

應用領域

無線通信設備：

?功率放大器合成與隔離：在通信基站、直放站等設備中，將多路功放輸出合成，提高系統線性度并抑制反射。

?信號采樣與監控：從主信號路徑中耦合部分信號用作監控，確保系統高效運行。

機載雷達：

?天線波束形成：通過精準控制信號相位與幅度，實現天線陣列的波束掃描與定向。

衛星通訊：

?頻率轉換與信號分配：在低噪聲放大器（LNA）、上變頻器等模塊中，實現信號的高效處理。

醫用設備：

? MRI 系統：非磁性設計滿足醫用設備對電磁兼容性的嚴格管理。

Electro-Photonics擁有25年的被動射頻元件設計與制造經驗，產品涵蓋混合和定向耦合器、功分器、濾波器、測試板、隔離器、環形器等產品。深圳市立維創展科技有限公司代理分銷Electro-Photonics產品。如若需要Electro-Photonics微波，歡迎咨詢。
