HMC7229/HMC7229-SX集成溫度補償片放大器 ADI現貨熱銷

發布時間：2018-06-21 14:52:17 瀏覽：2032

HMC7229CHIPS是一款集成溫度補償片內功率檢波器的四級、砷化鎵(GaAs)、假晶高電子遷移率(pHEMT)、單芯片微波集成電路(MMIC)、1 W功率放大器，工作頻率范圍為33 GHz至40 GHz。HMC7229CHIPS在33 GHz至40 GHz的整個頻段內提供23 dB至24.5 dB的典型增益范圍、30 dBm至32 dBm的飽和輸出功率(PSAT)范圍和12%至22%（典型值）的功率附加效率(PAE)范圍（6 V電源）。HMC7229CHIPS在33 GHz至40 GHz的整個頻段內具有出色的OIP3范圍（37 dBm至39.5 dBm），非常適合線性應用，比如要求32 dBm有效飽和輸出功率的高容量點對點或點對多點無線電或甚小孔徑終端(VSAT)/衛星通信(SATCOM)應用。射頻(RF)輸入/輸出端口采用內部匹配并經過隔直，以便輕松集成到高級組件中。

品牌	型號	描述	貨期	庫存
ADI	HMC7229 HMC7229-SX	集成功率檢波器的33 GHz至40 GHz、GaAs、pHEMT、MMIC、1 W功率放大器	現貨	43

應用

點對點無線電
點對多點無線電
VSAT和SATCOM

優勢和特點

32 dBm PSAT with 22% PAE
P1dB POUT：31.5 dBm
高OIP3：39.5 dBm
高增益：24.5 dB
50 Ω匹配輸入/輸出

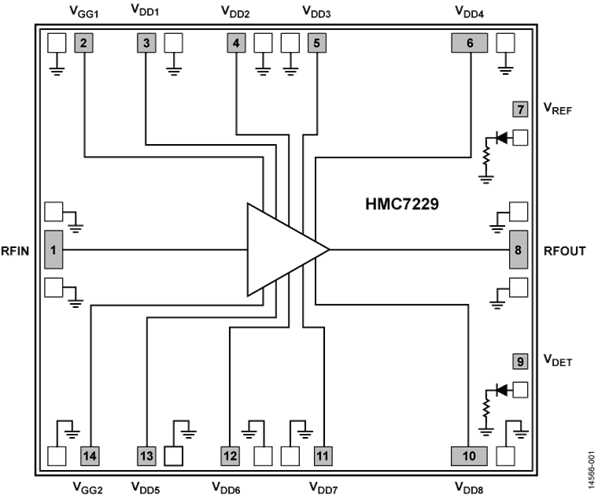

結構圖
