HMC7149/HMC7149-SX氮化鎵(GaN) MMIC功率放大器 ADI現貨代理

發布時間：2018-06-22 16:02:59 瀏覽：2252

HMC7149是一款10W氮化鎵(GaN) MMIC功率放大器，工作頻率范圍為6至18 GHz。通常情況下，該放大器提供20 dB的小信號增益、+40 dBm的飽和輸出功率以及+39.5 dBm的輸出IP3（每信號音+28 dBm輸出功率時）。采用+28V直流電源時，HMC7149的功耗為680 mA。 RF I/O匹配至50 Ω，可以方便集成到多芯片模塊(MCM)中。所有電氣性能數據均通過電氣連接至厚度為1.02 mm (40 mil)的CuMo載體的芯片獲取，而多個直徑為1.0 mil的焊線連接芯片至50 ?氧化鋁傳輸線路。

品牌	型號	描述	貨期	庫存
ADI	HMC7149 HMC7149-SX	10 W GaN MMIC功率放大器，6 - 18 GHz	現貨	100

HMC7149應用

測試儀器
通用通信
雷達

HMC7149優勢和特點

高Psat： +40 dBm
Psat時的功率增益： +10 dB
高輸出IP3： +39.5 dBm
小信號增益： 20 dB
電源電壓： +28V (0.680 A)
50 Ω匹配輸入/輸出
芯片尺寸： 3.4 x 4.5 x 0.1 mm2

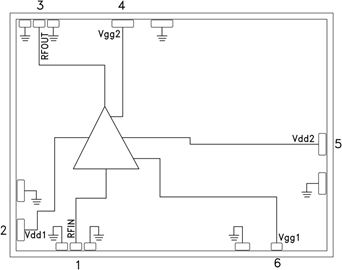

HMC7149結構圖
