HMC1086/HMC1086-SX工作頻率為2至6 GHz小信號增益 ADI現貨

發布時間：2018-06-22 16:42:08 瀏覽：2477

HMC1086是一款25W氮化鎵(GaN)功率放大器MMIC，工作范圍為2至6 GHz。該放大器通常提供22 dB小信號增益，+44.5 dBm飽和輸出功率，在+33 dBm輸出功率/信號音下，具有+48 dBm輸出IP3。HMC1086采用+28V直流電源的靜態功耗為1100 mA。隔直RF I/O匹配至50 Ω，可輕松集成到多芯片模塊(MCM)中。所有電氣性能數據均通過裸片電氣連接至厚度為1.02 mm (40 mil)的CuMo載體的芯片獲取，而多個直徑為1.0 mil的焊線連接裸片至50 ?氧化鋁傳輸線路。

ADI

HMC1086
HMC1086-SX

25 W GaN MMIC功率放大器，2 GHz至6 GHz

現貨

189

HMC1086應用

測試儀器儀表
通用通信

雷達

HMC1086優勢和特點

高 PSAT： 44.5 dBm
PSAT下功率增益：14dB
高輸出IP3：48 dBm
小信號增益：22 dB
電源電壓： +28 V (1.1 A)
50 ?匹配輸入/輸出
裸片尺寸： 3.4 mm× 0.1 mm2

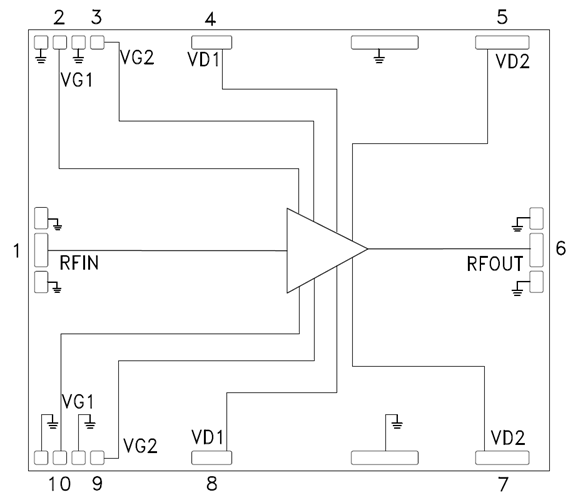

HMC1086結構圖
